Кабель системы нивелирования MOBA и Vogele: как разобраться в номерах и подобрать замену
Опубликовано: 20.06.2026

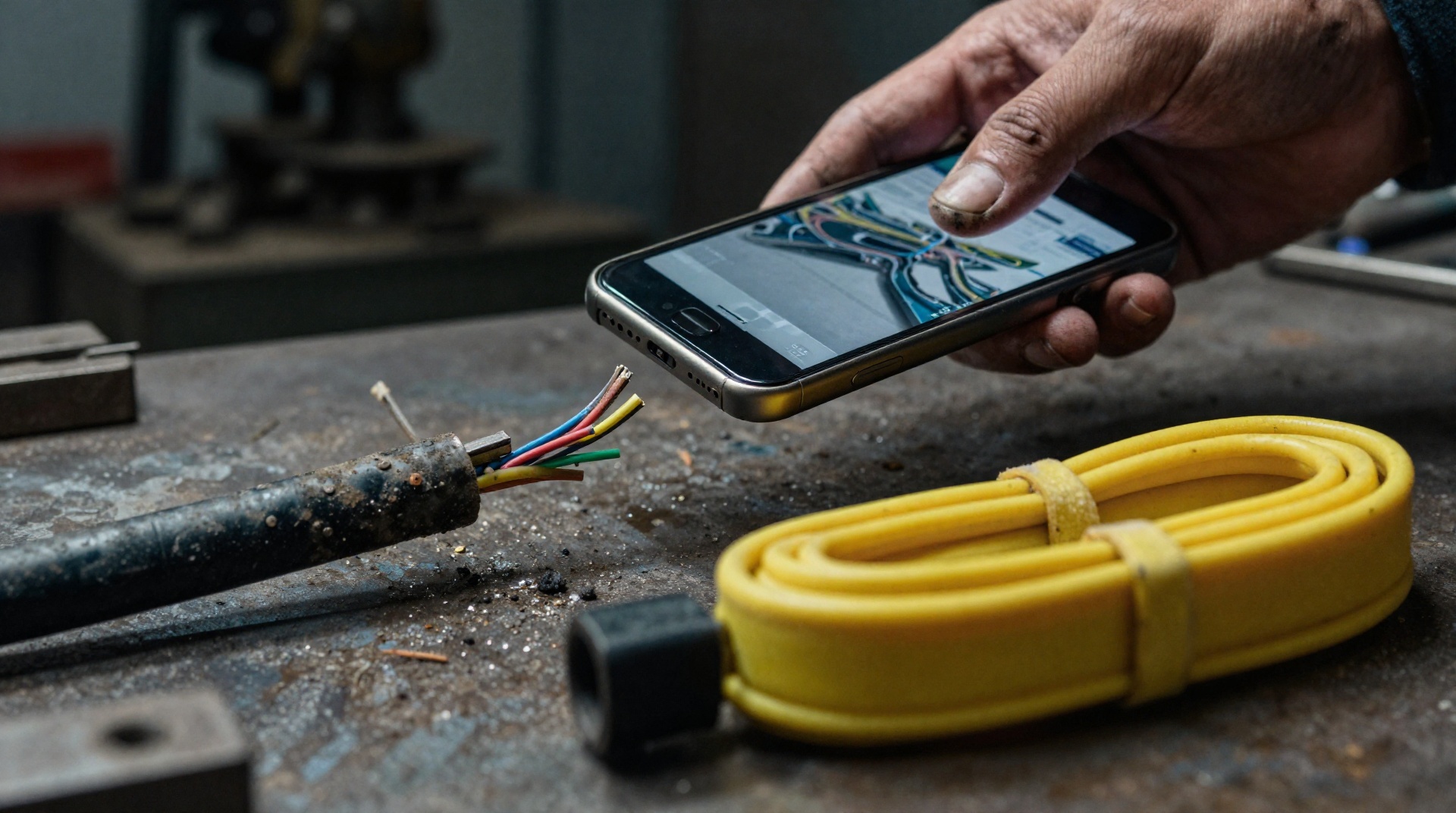

На объекте стоит укладчик, навигационный датчик показывает перепады высоты, которых нет, или экран вообще молчит. Механик лезет под крыло, проверяет разъёмы, тянет жгут — и обнаруживает перетёртую оболочку, а то и оборванные жилы. Сезон не ждёт, и нужен именно этот кабель, а не «что-то похожее». Вот тут и начинается самое интересное: как понять, какой именно номер искать.
Почему кабель — слабое звено
Кабель нивелирования кажется простой деталью, пока асфальтоукладчик не останавливается из-за повреждённого разъёма или перелома жилы. Поэтому перед заказом лучше посмотреть подробнее по кабелю и сверить номер, тип подключения и длину.
При этом кабель нельзя заменить произвольным. Внутри идут не просто провода, а специфические линии: аналоговые сигналы от датчиков, питание, интерфейсная шина. Сопротивление, экранирование, сечение — всё это имеет значение. Неправильная замена приведёт к тому, что показания «поплывут» или система откажется видеть датчик вообще.
Нумерация у MOBA: что означают цифры
MOBA маркирует свою продукцию достаточно системно. Типичный номер кабеля выглядит как сочетание букв и цифр, где зашифрована длина, тип разъёмов на концах и назначение жгута.
Часто встречаются номера, начинающиеся с цифр, обозначающих примерную длину в метрах: 05 — пять метров, 10 — десять и так далее. Дальше идут буквы, указывающие на тип подключаемого оборудования. Например, кабели для датчиков Big-Sonic-Ski отличаются от жгутов для ультразвуковых датчиков NIVOMATIC или канальных рецепторов.
Разъёмы — ключевой параметр. На одном конце обычно сидит специфический штекер под датчик (у MOBA это чаще всего круглые разъёмы с различным числом контактов), на другом — коннектор для подключения к блоку управления или распределительной коробке. Перепутать их сложно физически, но если заказать жгут с неправильным разъёмом, придётся ставить переходники — а это лишние точки отказа в цепи.
Специфика Vogele: когда номер ищут на самом укладчике
С асфальтоукладчиками Vogele ситуация имеет свою логику. Система Niveltronic интегрирована в машину глубоко, и кабельные трассы проходят через несколько распределительных коробок. Номер конкретного жгута не всегда совпадает с тем, что указан в общей электрической схеме укладчика — Vogele использует собственную нумерацию внутренних жгутов, которая может отличаться от каталога поставщика системы.
На практике это означает, что механик, найдя оборванный кабель, видит на нём маркировку, которая не всегда напрямую ищется в открытых источниках. Приходится сопоставлять номер с позицией в электрической схеме конкретной модели укладчика — Super 1900, Super 2100 и так далее. Схемы разные, и жгуты между ними не взаимозаменяемы без доработки.
Где искать номер, когда он нужен прямо сейчас
Идеальный вариант — когда маркировка читается. Она обычно нанесена на внешнюю оболочку через равные промежутки белой или жёлтой печатью. Но в реальности оболочка часто бывает покрыта битумной плёнкой, затёрта или повреждена в месте обрыва как раз там, где был номер.
- На сохранившемся участке оболочки. Даже если обрыв произошёл у разъёма, ближе к середине жгута маркировка часто сохраняется.
- На втором, аналогичном укладчике. Если в парке есть машина той же модели, можно посмотреть номер на её жгуте — с высокой вероятностью он совпадёт.
- В электрической схеме машины. Там кабель обозначен позицией, а в спецификации к схеме указан его каталоговый номер.
- На клейме или бирке у разъёма. Некоторые производители дублируют номер на небольшой этикетке, закреплённой рядом с коннектором.
Что делать, если номер стёрт полностью
Ситуация неприятная, но не безнадёжная. Потребуется определить три параметра: длину жгута, тип разъёмов на обоих концах и конфигурацию (количество жил и их назначение).
Длину измеряют рулеткой по маршруту прокладки — с небольшим запасом, но без чрезмерной слабины. Разъёмы идентифицируют визуально: количество контактов, диаметр, наличие резьбы или байонетного замка. Конфигурацию выясняют либо по схеме, либо «прозвонкой» мультиметром, если жгут ещё частично цел.
Для MOBA это даёт достаточно информации, чтобы подобрать аналог по описанию — у дистрибьюторов есть таблицы соответствия. Для Vogele без схемы конкретной машины подобрать жгут «на глаз» значительно сложнее из-за особенностей разводки Niveltronic.
Типичные ошибки при подборе
Первая и самая распространённая — ориентация только на длину. Два кабеля одинаковой длины с одинаковыми разъёмами могут иметь разную распиновку. Внутри контакты могут быть переставлены местами, и если это не учесть, датчик либо не заработает, либо выдаст некорректные данные.
Вторая ошибка — использование универсальных автомобильных разъёмов вместо оригинальных. Кажется, что разъём подходит по количеству пинов и диаметру — значит, подойдёт. На практике у оригинальных коннекторов другая степень защиты, другие материалы контактов и другое сопротивление нажатия. В условиях вибрации и температуры «аналог» отвалится через пару недель.
Третья — игнорирование экрана. В кабелях систем нивелирования аналоговые сигналы чувствительны к помехам. Отсутствие экранирующей оплетки или неправильное подключение экрана к корпусу приведут к дрейфу показаний, который невозможно устранить калибровкой.
Как хранить запасные жгуты, чтобы они были годны когда понадобятся
Кабель, лежащий три года в ящике под открытым небом, скорее всего, придётся выбросить. Резина теряет эластичность, контакты окисляются. Запасные жгуты хранят в сухом помещении, при плюсовой температуре, без доступа прямых солнечных лучей. Разъёмы желательно закрыть защитными колпачками — даже если они идут в комплекте, их часто теряют при первом же использовании.
Свернутый в тугую бухту кабель со временем «запоминает» изгиб и в развёрнутом виде стремится скрутиться обратно. Это создаёт напряжения в местах выхода из разъёмов. Лучше хранить жгуты в свободных петлях или на широких кассетах.
Подбор кабеля по номеру — задача, не терпящая приблизительности. Но если подойти к ней системно: найти маркировку, свериться со схемой, убедиться в соответствии разъёмов и распиновки — замена пройдёт без сюрпризов, и укладчик выйдет на линию с минимальными потерями времени.
